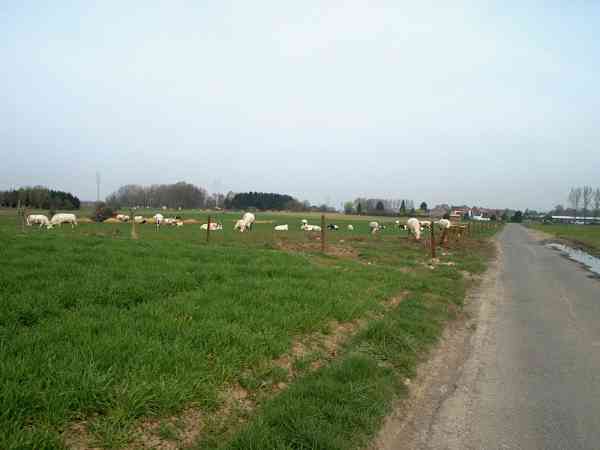

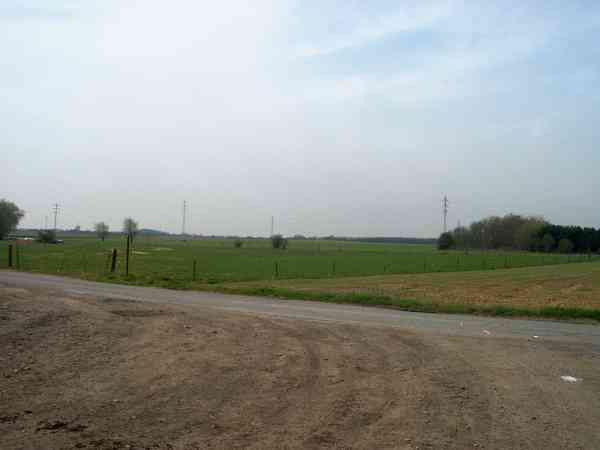

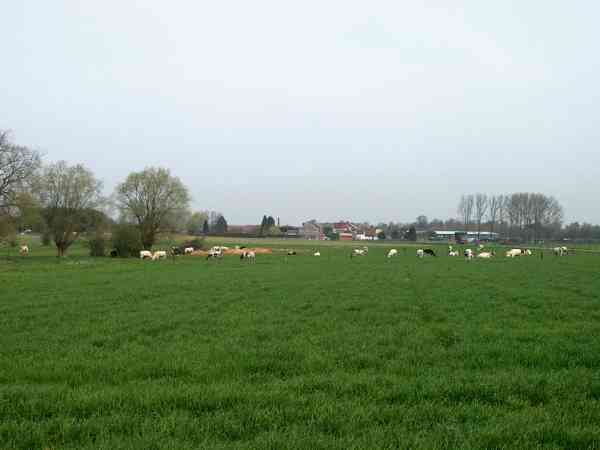

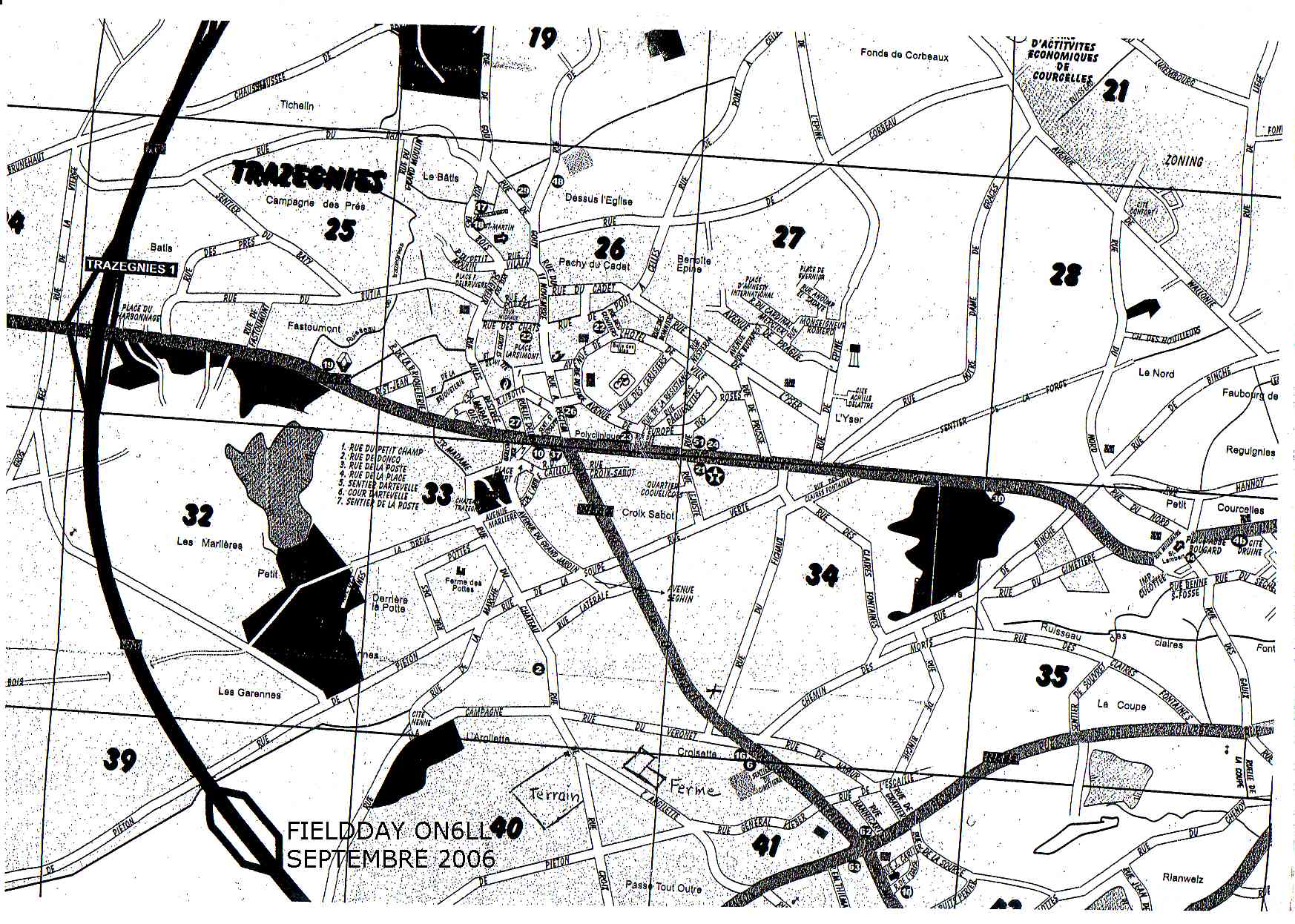

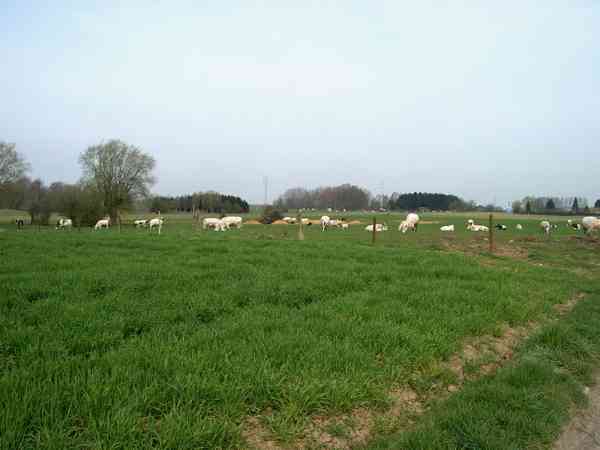

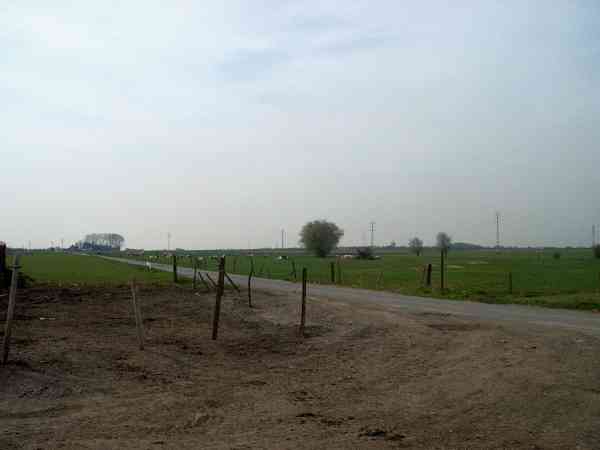

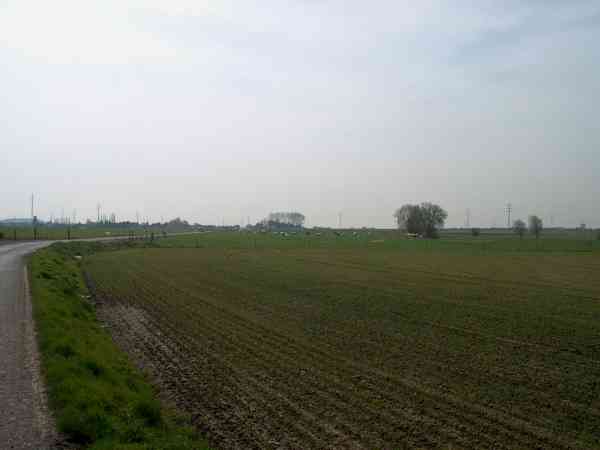

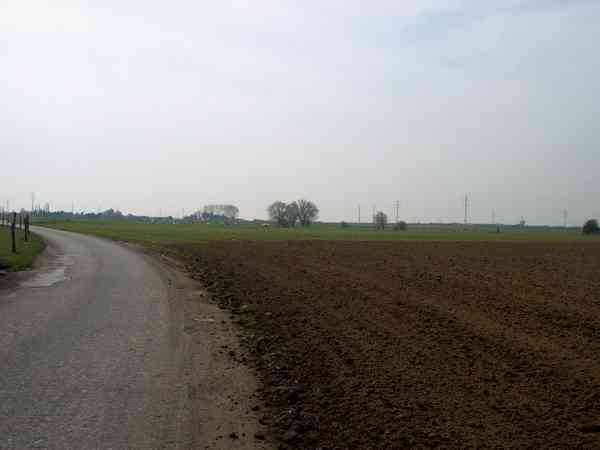

Ci-dessus la ferme et le terrain à Trazegnies
Photos de Maurice ON7MH
Chef de projet fieldday 2006 Sandro ON4KPU
Lettre à tous de SANDRO 4KPU
Fieldday Septembre 2006
Période : Il se déroulera du Samedi 2 à 13h (UTC) au Dimanche 3 à 13h (UTC), en mode SSB.
Catégorie : Restricted bands, donc uniquement sur le 160, 80 et 40m….
N'oublions pas que l'accent sera mis sur la participation à un réseau
d'urgence et non sur l'élément " concours ".
Profitons des dimensions du terrain pour améliorer les capacités
de notre station; en émission et surtout en réception par l'installation
d'une Beverage de 178m de longueur, sans sloping section (+40m). Elle sera
de type unidirectional/ bidirectional (un seul conducteur), car la open-wire
two-direction antenna demande une longueur de fils de 178m x 2 = 356m, donc
on oublie!
J'ai prévu deux boîtiers étanches, l'un pour le balun
9/1 à quatre enroulements, le primaire (Rx) sera isolé du secondaire
et l'autre pour le relais 12v, qui sera commandé par une petite alimentation
munie d'un petit dispositif qui permet d'alimenter ce relais par l'intermédiaire
du fil de l'antenne. Deux diodes tête-bêche (1N914) devront assurer
la protection de l'étage d'entrée du Rx de l'ami Bernard ON3QRL
contre la HF rayonnée par la delta-loop.
L'antenne d'émission que l'on utilisera sera de type single element,
une delta-loop dont la dimension de la boucle sera de 166,5 m. La partie supérieure
devra se situer au moins à 15 m du sol (les deux autres points seront
entre 6 et 10m environs).
Pour la Delta-loop, voici quelques chiffres :
H1 = 15m H2 = 6m H1 = 15m H2 = 10m
a) 7 Mhz : 2,6 dBd (20°), 6dBd (40°) 2,85 dBd (20°), 6 dBd ( 40°)
b) 3,6 Mhz : 0,6 dBd (20°), 5,3 dBd (40°) 0,3 dBd (20°), 5,3 dBd
(55°) apparition de deux lobes latéraux
c) 1,8 Mhz : 0 dBd (25°), 3dBd (40°) 0,85 dBd (30°), 2,8dBd (45°)
On attaque l'antenne au sommet du triangle :
Z160 = 10 - j115
Z80 = 60 - j 90
Z40 = 700 - j 860
Si, l'on alimente l'antenne par un twin-lead 450 ohms de 9m de longueur, on aurait à sa sortie les impédances suivantes :
Z160 = 10 + j 40
Z80 = 80 + j 230
Z40 = 90 + j 70
La simulation a été faite pour H1 = 15m et H2 = 6m.
Le système d'adaptation le plus correct serait dans notre cas; l'emploi
d'un choke balun (1/1) à air apte à supprimer le braid current
dans la ligne coaxiale et bien sûr, un antenna tuner est nécessaire
pour l'adaptation finale " côté station "…. Pour
de telles impédances le coupleur incorporé du 440 pourrait suffire…
Croisons les doigts. HI !
L'autre solution serait de relier l'antenne au Tx, par une ligne parallèle
unique, le coax étant alors éliminé. Dans ce cas, il
nous faut un coupleur symétrique.
De toute façon, on aura le coupleur du regretté Claude ON4UI,
on arriverait à coupler une tringle à rideau.
L'idée d'installer la Zepp de 84m de long est abandonnée (double
emploi), il vaut mieux faire simple, ne compliquons pas trop, car la Beverage
demande une certaine adaptation des impédances, même si c'est
une antenne de réception. Il faut régler la R V pour que l'antenne
soit apériodique, cela se fait à l'aide d'un Dip-meter (pas
de dip).
Par contre, on peut envisager de placer un long fil en L, Jacques ON5YZ possède
un coupleur automatique pour ce type d'aérien, placée à
une très faible hauteur on peut espérer de bons contacts au
niveau local (NVIS antenna). Les longueurs des deux câbles d'alimentation
doivent être les plus courts possibles.
L'intérieur de la caravane a été modifié pour
permettre l'installation de tout l'équipement nécessaire au
bon fonctionnement de la station, nettoyée, astiquée, pimpante,
prête pour le Field day.
La porte est réparée, ainsi que le système à ressorts,
qui maintient la partie supérieure bien fixe lors du transport. Ce
travail a été réalisé par un petit groupe d'OM's
et le Président, qui je dois l'avouer m'a réellement étonné,
je connaissais ses multiples qualités, mais celles tenant au bricolage,
je l'ignorais.
Le renforcement des points d'encrage de la tonnelle devrait être envisagé
en cas de mauvais temps, car certains OM's m'on rapporté que lors d'un
Field Day, la tonnelle a failli s'envoler. HI!
Le site se situe en pleine campagne, donc le manque d'éclairage sera
compensé par la mise en place de deux groupes électrogènes,
l'un pour la station et l'autre pour l'éclairage du site.
Il faudra prévoir une quantité d'essence suffisante pour alimenter
les deux groupes (n'oublions pas de vérifier le niveau d'huile).
La logistique sera assurée par Patrick ON4MAW et Joel ON4LJ, ils seront
aidé par d'autres OM's:
a) Pour le Samedi, on a prévu des baguettes garnies.
b) Pour le Dimanche, au menu il y aura des brochettes d'agneau et de porc,
l'inscription se fera à la fin du mois de Juin. N'oublions pas nos
VIP's…
To be on the night shift :
Il faudra faire un effort pour aider l'équipe de nuit à récupérer
un peu :
Donc établissement d'un planning sérieux, qui devra être
respecté pour la bonne marche des opérations, la situation idéale
serait " un OM au dodo et deux OM's à la station ".
Ceux qui habitent non loin du site devront se lever très tôt
pour prendre la relève, nous ne devons pas manquer la Twilight zone
(au coucher et au lever du soleil)….
Shift 1 Shift 2 Shift 3
Contest Band Plans:
In the day time: 40m (7,045-7,100 MHz, above 7,100 MHz?)
Sunset and into the Night: 40/80m (3,600 à 3,650/3,700 à 3,800
MHz)
Midnight:160m (above 1, 84 MHz)
Sunrise: 80/40m
13.00UTC + 2 H = 15h
Cela signifie :
a) Vendredi 3: il faut préparer le matériel à 6LL (ou
une semaine à l'avance)
b) Samedi 4 : il faut être à 8h aux Garages, n'oublions pas les
deux tables et les chaises à 6LL ….
c) Au plus tard : 9h30 à 10h sur le site
5 heures pour monter le tout, je pense que se sera suffisant (cela dépendra
du nombre d'OM's disponibles), de toute façon on peut toujours commencer
sans l'antenne de réception.
Voici la liste des participants:
ON7MH
ON5YZ
ON3QRL
ON4HDX
ON4OG
ON3KFJ
ON6CW
ON6FR
ON4KPR
ON1LRL
ON9CBA
ON7FI
ON3DU
ON3VHF
ON4KLA
ON4KPU
ON4MAW
ON3SB
ON7KGK
ON4LJ
ON4LEL
ON4KEN
ON3JPH
ON4LAW
ON7GE
ON1MGH
ON5IM
ON4WE
Concernant les log's sur papier ou sur disquette, j'ai demandé à
Laurent ON3VHF de m'aider.
Notre Président de section Michel ON7FI passe la plus grande partie de son temps libre à préparer la foire, c'est pour cela que je me suis permis de mettre en place un groupe d'OM's désireux de participer au field day. C'est l'occasion de se voir, une réunion de section LLV/A en plein air, pourquoi pas ? Les fumeurs pour une fois ne devront pas sortir, HI !
Je dois remercier Maurice ON7MH pour le choix du terrain (120x200), c'est
pas mal. Une partie des membres de LLV sont Carolo's, donc on est tous satisfaits
de la future situation géographique du QTH de ON6LL/p…
Jacques ON5YZ a terminé; on aura trois tubes en aluminium avec support
pour la fixation des haubans. Il m'a également fourni une bobine de
fil émaille, qui m'a permis de construire deux choke balun à
air (1/1) et un balun rapport 9/1. Le reste servira pour l'antenne de réception.
Etienne ON4KEN m'a offert deux tores, dont l'un servira de RFC pour l'alimentation
en courant continu du relais pour la mise " ON/OFF " de la résistance
de charge (Beverage). L'autre pour un balun rapport 4/1 de réserve
au cas où !
J'ai demandé à Serge ON3SB et à Pascal ON4KPR, (de toute
façon tous les OM's sont les bien venus) de nous aider pour des essais
éventuels à faire.
Le 2ème w-e du mois d'Août sera prévu pour déterminer
les emplacements qui conviennent le mieux pour les des deux aériens,
ainsi que pour la tonnelle et la caravane, éviter que la tonnelle ne
retrouve dans une mare d'eau en cas de pluie. Rencontrer le propriétaire
des lieux pour les derniers petits détails, qui parfois nous causent
des tracasseries que l'on doit absolument éviter.
Je dois avouer que l'ami Serge en connaît un bout sur les antennes HF/VHF
et le Field day en VHF à Mettet, je ne suis pas prêt de l'oublier.
L'utilisation d'un émetteur (TS2000) délivrant 100w et une
antenne ayant un certain gain pour les " low bands ", dont le PAR
sera de 100w x 4 = 400w pour la bande des 40m et surtout si la propagation
est au rendez-vous, on peut espérer de bon et nombreux contacts. Néanmoins,
il faut rester prudent, car la bonne propagation des ondes est le facteur
primordial, qui favorise les liaisons radio à grande distance.
Je tiens à signaler, que la proposition de participer au Fielday day
en SSB, qui se déroulera au mois de Septembre a été faite
pour les raisons suivantes :
a) Actuellement la propagation est du style yo-yo, d'où le choix des
low bands.
b) En mode SSB, car le nombre d'opérateurs est suffisant pour couvrir
les 24h d'émission.
c) Pour le mois de Septembre, le SSN sera " very low ", mais pour
les bandes 80et 40m, avec la puissance permise, on peut espérer des
signaux de 2 à 3 points S, d'après les prévisions.
La demande d'inscription a été faite auprès de Marc ON7SS.
Nous sommes au mois de Juin et l'on a commencé à parler du field
day au début du mois de Janvier. Je vous propose de faire le point
à chaque réunion de section (3ème Samedi du mois). Le
groupe attend vos suggestions et vos remarques.
73's
Sandro
ON4KPU
