Concept :

Cet appareil calcule la distance entre deux QTH LOCATOR et la direction à donner à l'antenne pour une liaison optimale. Pour de faibles distances, la précision est réduite de par le principe des World Wide Locator.

La précision de calcul est fonction des routines mathématiques utilisées, le QTH-mate est comparable en précision avec la plupart des programmes pour PC.

Vous n'avez pas besoin de PC, ce petit boîtier est autonome et peut être emporté en voiture, en cavarane ou dans le sac à dos. Le poids, pile comprise est de 190 grs.

L'appareil se coupe automatique si vous ne l'utilisez pas, de plus sa consommation en énergie est très faible (12mA pendant le calcul ou les accès clavier et 8 mA pendant les veilles). En mode OFF, la consommation est de 0.1 µA. Vous pouvez également l'alimenter par une source externe.

Mode d'emploi :

Pour mettre l'appareil sous tension il suffit d'appuyer sur la touche "Enter - ON". Le message de power ON s'affiche. A ce stade si vous ne faites rien l'appareil s'éteindra après 30 sec.
Pour modifier le locator de référence "My locator" il faut après la phase de mise en route, appuyer sur le bouton en bas, à gauche jusqu'à l'affichage de "My QTH Locator =" alors appuyez sur les différentes touches pour entrer votre locator. Une pression sur "ENTER" mémorise cette valeur dans la mémoire Eeprom.

Vous voilà maintenant prêt pour l'utilisation.

En position "select a locator", vous avez 4 minutes pour entrer un locator, après quoi l'appareil s'éteint afin d'économiser la pile.

A chaque fois que vous appuyez sur "ENTER" le calcul s'effectue, et en appuyant brièvement sur une touche, l'appareil revient en mode "select a locator".
Si vous voulez l'éteindre, maintenez une touche enfoncée quelques secondes et l'alimentation se coupera.

Il est prévu d'alimenter l'appareil par un jack DC 8 V à 12 V. Vous devez savoir que l'appareil fabrique du 5 V et qu'une trop grande tension d'entrée fera chauffer le régulateur.

Lors du remplacement de la pile, le locator de référence reste mémorisé. Une inversion des poles de la pile n'endommagera pas l'appareil mais vous devez veuiller à ce que la pile soit bien positionnée dans la protection en plastique afin que son boitier ne soit pas en contact avec l'électronique du QTH-mate.

P.S. vous pouvez supprimer le POWER/OFF automatique en appuyant sur le bouton supérieur gauche à la mise sous tension. Cela facilite l'utilisation sur source d'énergie extérieure.

caractéristiques techniques:

Poids : sans pile 155 grs, avec pile +- 190 grs
Alimentation : pile 9 Volts ou externe 8 - 12 Volts.
Consommation : 12 mA en calcul ou accès clavier, 8 mA en veille, 0.1 µA en mode OFF
Dimensions : 110 x 85 x 35

.Le Schéma

Download du schéma en pdf

Liste des composants avec référence

Boîtier de marque RETEX serie 70 type 330 70004 gris ou 330 70204 noir 110x85x35

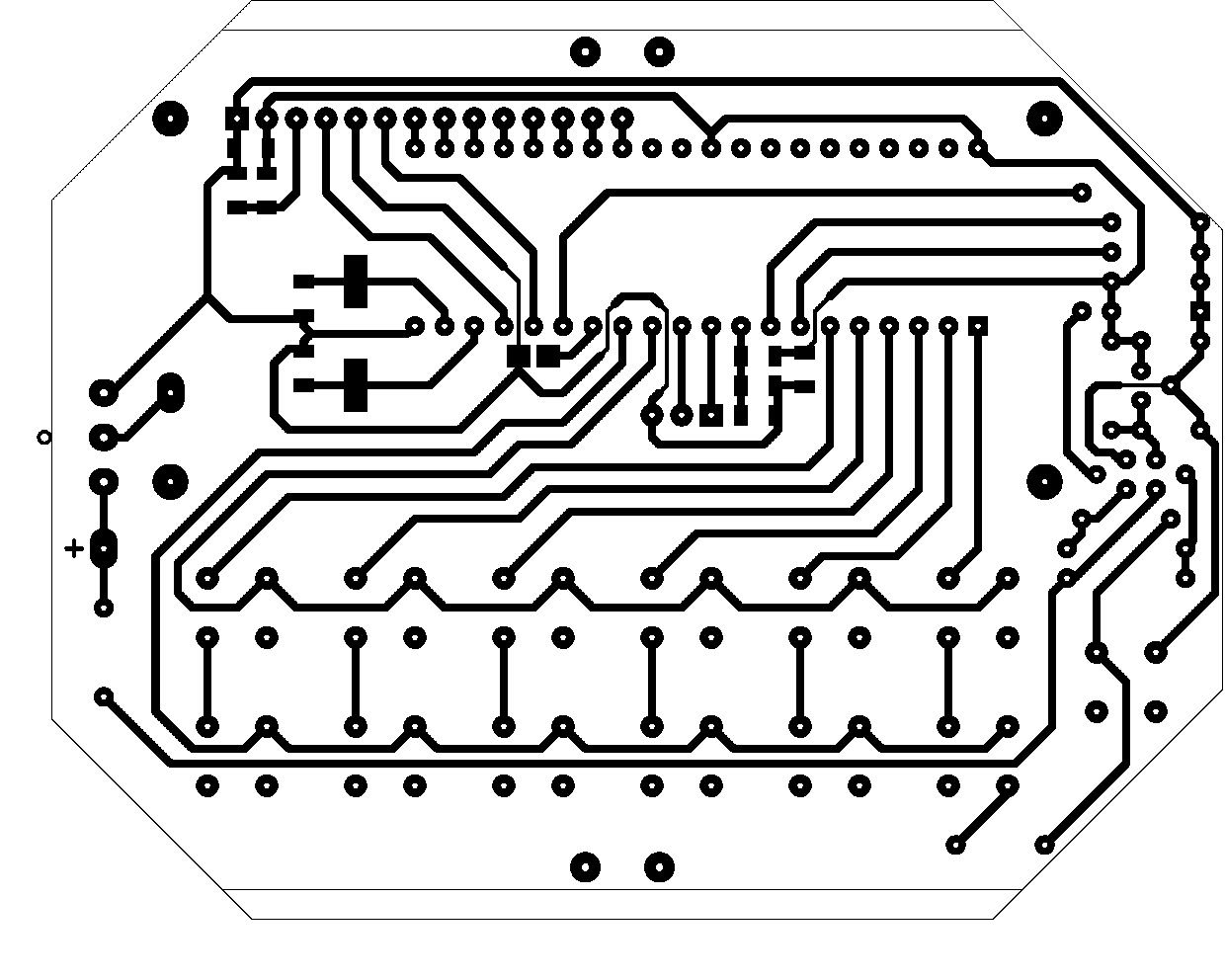

Layout circuit imprimé

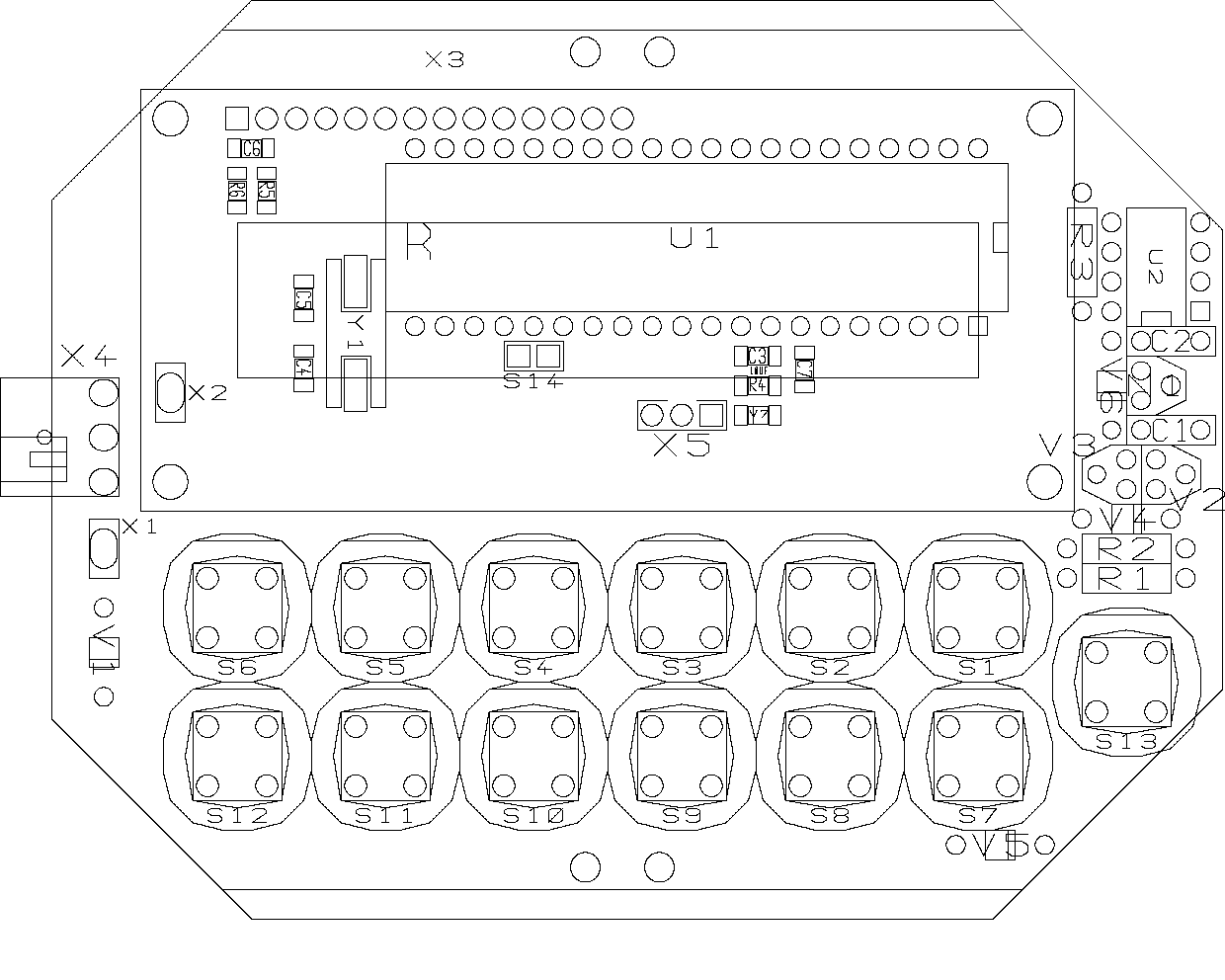

Layout silkscreen

QthMate téléchargez ici le firmware à mettre dans le 80C52

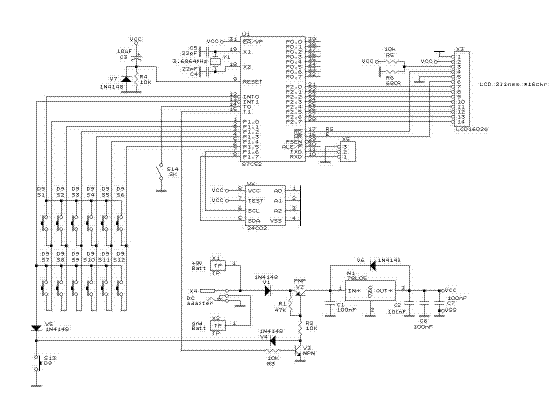

L'explication du schéma n'est pas très difficile, chacun des 6 boutons poussoir supérieurs fait avancer le caractère correspondant sur le display 0 puis 1, 2, 3,... y compris les lettres et chacun des 6 boutons du bas fait reculer dans la liste le caractère correspondant.

Le bouton S13 qui porte l'inscription ENTER-ON a deux fonctions. La première est la mise en route de l'appareil. Lorsqu'on appuye dessus, il tire vers la masse la base de V2 qui est un transistor PNP, ce qui le rend conducteur et l'alimentation est donc appliquée au régulateur de tension N1. Ce dernier abaisse la tension de la pile (environ 9V) à 5V et le courant fourni met en route le microcontrôleur 87C52. Après sa période de reset le processeur vient mettre à l'état 1 sa patte 15 et cela a pour effet de saturer le transistor V3. Celui-ci prend le relais du bouton poussoir S13 et vous pouvez donc lacher S13, l'alimentation reste sur le montage. C'est maintenant le processeur qui peut décider le moment de sa propre mise hors tension.

Le reste du montage est très simple, le processeur actionne un affichage à cristaux liquides (LCD) de 2 lignes 16 caractères qui permet d'afficher les commandes et les résultats.

Une mémoire EEPROM série type 24C02 garde en mémoire le LOCATOR de référence de telle façon que vous ne devrez pas le réintroduire à chaque mise sous tension. Le changement de ce LOCATOR de référence ce fait comme expliqué dans le mode d'emploi.

L'oscillateur à quartz est habituel avec deux condensateurs et un quartz de petite dimension, le circuit de reset est lui aussi classique avec une diode de décharge rapide du condensateur de telle manière que le reset s'effectue également pour de courtes coupures de l'alimentation.

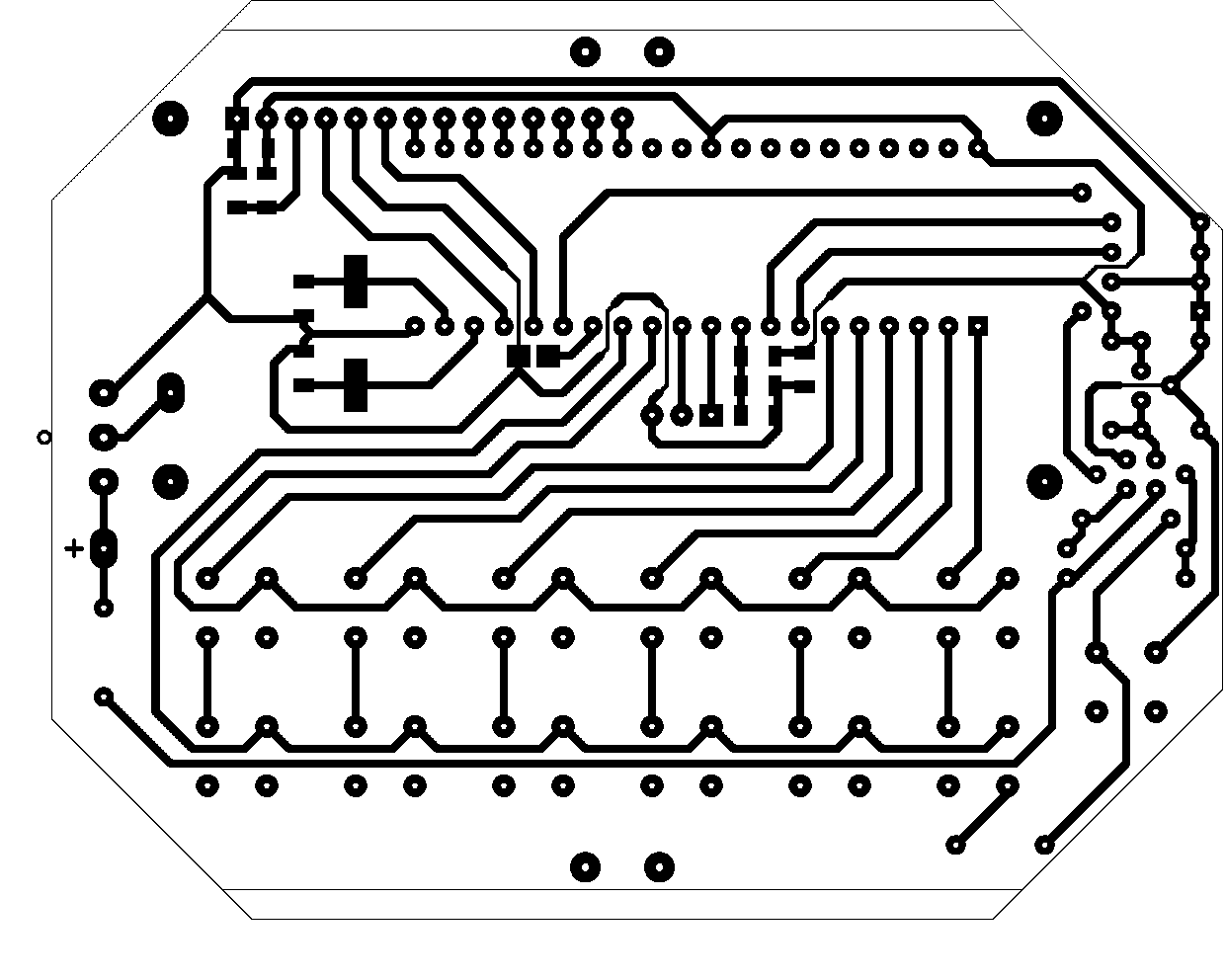

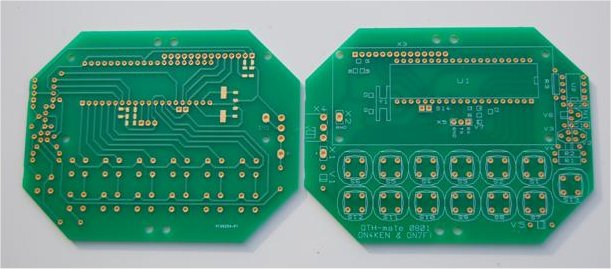

Le circuit imprimé

L'implantation :

vous pouvez downloader l'implantation ici car elle n'est pas très lisible sur le site internet.

Nous pouvons vous fournir des circuits imprimés et des Microcontrôleurs déjà chargés avec le programme et testé,

Circuit imprimé = 10 € + 3€ pour le port en Europe, port valable jusqu'à 4 circuits imprimés si vous ajoutez des microcontroleurs gardez les 3€ de port pour tout.



Microcontrôleur 87C52 = 10 € + 0,7 € pour le port en Europe

Pour toute commande, nous contacter ON7FI ou ON4KEN

En Europe Suisse comprise, vous pouvez payer par un simple virement banquaire en utilisant le code IBAN et BIC cela ne vous coutera pas un centime en plus et vous n'aurez pas besoin de carte VISA ou autre. Demandez moi mon IBAN et BIC par Email.

Vous pouvez payer par PayPal avec pour compte, mon Email : michel.dewyngaert@skynet.be ou

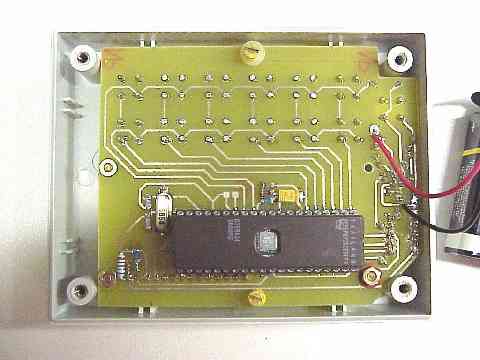

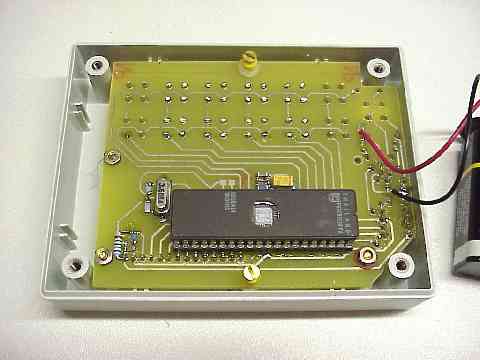

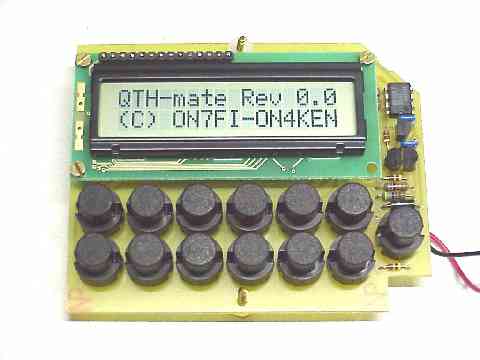

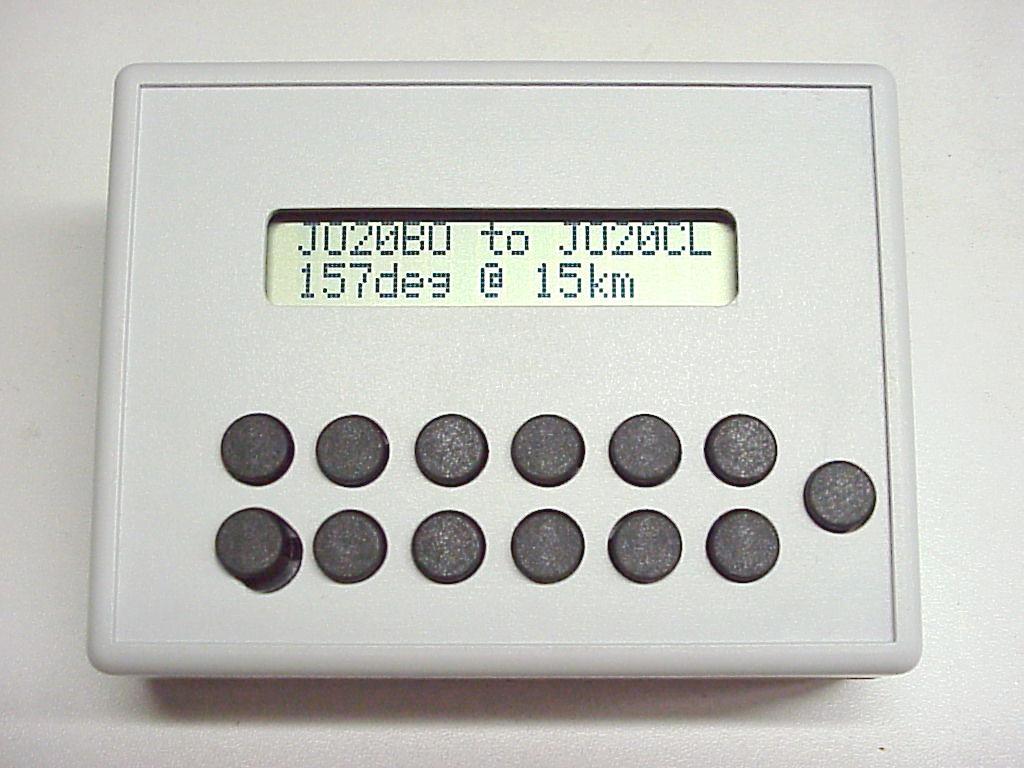

Quelques photos
